圓孔排列
穿孔金屬是通過在金屬板上衝壓各種孔圖案而獲得的穿孔金屬板。 其中,圓孔和方孔圖案廣泛應用於濾芯中。 它不僅可以充當過濾器中的過濾元件,還可以充當工業過濾器的支撐層,以實現更高的耐壓性和更長的使用壽命。
穿孔金屬可以由不銹鋼、低碳鋼、鋁、鎳或其他合金製成。 我們可以根據您的過濾要求和工作條件提供定製的解決方案。
圓孔排列
方孔排列
穿孔金屬燒結網
臨時過濾器
傾斜籃式過濾器

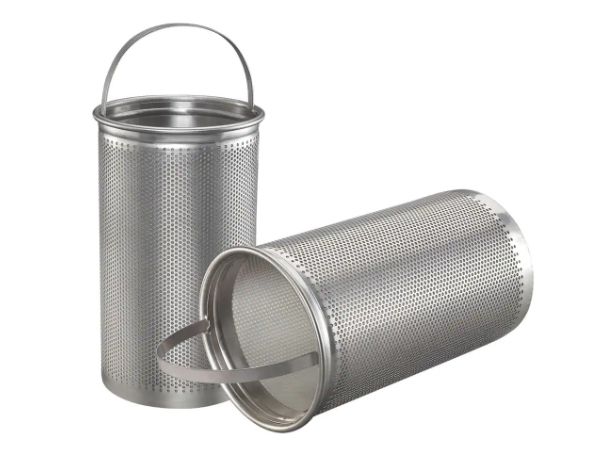

籃式過濾器
帶穿孔金屬支撐的蠟燭過濾器
| 孔尺寸 | 孔中心 | 開放區域 | ||
|---|---|---|---|---|
| 英寸 | 毫米 | 英寸 | 毫米 | % |
| 0.023" | 0.58 | 0.042" | 1.07 | 22 |
| 0.027" | 0.69 | 0.05" | 1.27 | 23 |
| 0.033" | 0.84 | 0.055" | 1.4 | 28 |
| 0.045" | 1.14 | 0.066" | 1.68 | 36 |
| 0.05" | 1.27 | 0.083" | 2.11 | 29 |
| 3/16" | 4.76 | 1/2" | 12.7 | 10 |
| 1/4" | 6.35 | 3/8" | 9.53 | 34 |
| 1/4" | 6.35 | 1/2" | 12.7 | 20 |
| 孔尺寸 | 孔中心 | 開放區域 | ||
|---|---|---|---|---|
| 英寸 | 毫米 | 英寸 | 毫米 | % |
| 3/64" | 1.19 | 3/32" | 2.38 | 23 |
| 1/16" | 1.59 | 3/32" | 2.38 | 41 |
| 1/16" | 1.59 | 7/64" | 2.78 | 27 |
| 1/16" | 1.59 | 1/8" | 3.17 | 23 |
| 5/64" | 1.98 | 1/8" | 3.17 | 36 |
| 3/32" | 2.38 | 5/32" | 3.97 | 444 |
| 3/32" | 2.38 | 3/16" | 4.76 | 23 |
| 1/8" | 3.17 | 3/16" | 4.76 | 40 |
| 1/8" | 3.17 | 7/32" | 5.56 | 30 |
| 1/8" | 3.17 | 1/4" | 6.28 | 23 |
| 9/64" | 3.57 | 3/16" | 4.76 | 51 |
| 5/32" | 3.97 | 3/16" | 4.76 | 63 |
| 5/32" | 3.97 | 1/4" | 6.28 | 34 |
| 3/16" | 4.76 | 7/32" | 5.56 | 67 |
| 3/16" | 4.76 | 1/4" | 6.28 | 50 |
| 3/16" | 4.76 | 5/16" | 7.94 | 32 |
| 3/16" | 4.76 | 3/8" | 9.83 | 23 |
| 孔尺寸 | 孔中心 | 開放區域 | ||
|---|---|---|---|---|
| 英寸 | 毫米 | 英寸 | 毫米 | % |
| 0.02" | 0.51 | 0.043" | 1.09 | 20 |
| 1/32" | 0.79 | 1/6" | 4.23 | 23 |
| 0.045" | 1.14 | 5/64" | 1.98 | 32 |
| 孔尺寸 | 孔中心 | 開放區域 | ||
|---|---|---|---|---|
| 英寸 | 毫米 | 英寸 | 毫米 | % |
| 0.06" | 1.5 | 0.12" | 3.0 | 23 |
| 0.07" | 1.8 | 0.14" | 3.5 | 24 |
| 0.08" | 2.0 | 0.12" | 3.0 | 40 |
| 0.08" | 2.0 | 0.16" | 4.0 | 23 |
| 0.1" | 2.5 | 0.14" | 3.5 | 46 |
| 0.1" | 2.5 | 0.16" | 4.0 | 35 |
| 0.12" | 3.0 | 0.2" | 5.0 | 444 |
| 0.12" | 3.0 | 0.24" | 6.0 | 23 |
| 0.14" | 3.5 | 0.2" | 5.0 | 44 |
| 0.16" | 4.0 | 0.2" | 5.0 | 58 |
| 0.16" | 4.0 | 0.24" | 6.0 | 40 |
| 0.16" | 4.0 | 0.31" | 8.0 | 23 |
| 0.2" | 5.0 | 0.28" | 7.0 | 46 |
| 0.2" | 5.0 | 0.31" | 8.0 | 35 |
| 0.24" | 6.0 | 0.33" | 8.5 | 45 |
| 0.24" | 6.0 | 0.35" | 9.0 | 40 |
| 0.24" | 6.0 | 0.39" | 10.0 | 444 |
| 0.28" | 7.0 | 0.39" | 10.0 | 44 |
| 0.31" | 8.0 | 0.43" | 11.0 | 48 |
| 0.31" | 8.0 | 0.47" | 12.0 | 40 |
| 0.31" | 8.0 | 0.59" | 15.0 | 26 |
| 0.39" | 10.0 | 0.51" | 13.0 | 54 |
| 0.39" | 10.0 | 0.55" | 14.0 | 46 |
| 0.39" | 10.0 | 0.59" | 15.0 | 40 |
