Tri-Струбцина пефорировала экран набивкой сетки для безопасной жидкой обработки

А Экран набивкой сетки Tri-струбцины Санитарный компонент фильтрации сделанный из сплетенной или пефорированной сетки нержавеющей стали (типично 304 или 316Л) и интегрированный в соединение конца Три-струбцины. Он предназначен для быстрой установки и удаления в гигиенических трубопроводных системах, обеспечивая эффективную и надежную фильтрацию частиц для применений обработки жидкостей. Также доступны экраны в стиле носков.

Different types of tri-clamp mesh gasket screen

Стандартные размеры

Standard sizes of tri-clamp screen gasket

Стандартные размеры Tri-струбцины Прокладка экрана
Размер	Внутренний диаметр (I.D.)		Внешний диаметр (O.D.)		Диаметр шарика
1/2 дюйма	0,40 дюйма	10,2 мм	0,87 дюйма	22 мм	Н/д	Н/д
3/4 дюйма	0,64 дюйма	16,2 мм	0,87 дюйма	22 мм	Н/д	Н/д
1"	0,90 дюйма	22,9 мм	2,00 дюйма	50,5 мм	1,71 дюйма	43,5 мм
1-1/2»	1,39 дюйма	35,3 мм	2,00 дюйма	50,5 мм	1,71 дюйма	43,5 мм
2 дюйма	1,88 дюйма	47,8 мм	2,52 дюйма	64 мм	2,22 дюйма	56,5 мм
2-1/2»	2,39 дюйма	60,5 мм	3,05 дюйма	77,5 мм	2,78 дюйма	70,5 мм
3 дюйма	2,88 дюйма	73,1 мм	3,58 дюйма	91 мм	3,29 дюйма	83,5 мм
4 дюйма	3,85 дюйма	97,7 мм	4,67 дюйма	119 мм	4,33 дюйма	110 мм
5 дюймов	4,86 дюйма	123,5 мм	5,68 дюйма	144,2 мм	5,29 дюйма	134,3 мм
6 дюймов	5,80 дюйма	147,2 мм	6,57 дюйма	167 мм	6,16 дюйма	156,5 мм
8 дюймов	7,80 дюйма	198 мм	8,56 дюйма	217,4 мм	8,15 дюйма	207 мм
10 дюймов	9,74 дюйма	247,4 мм	10,55 дюйма	268 мм	10,12 дюйма	257 мм
12 дюймов	11,74 дюйма	298,2 мм	12,56 дюйма	319 мм	12,17 дюйма	309 мм

Примечание: В дополнение к международным стандартным спецификациям, перечисленным выше, мы также поддерживаем настройку, такую как большие диаметры или конструкции без уплотнительного кольца. Однако, количество минимального заказа 100 ПК/тип будет необходимо.

Материал и применение прокладки

Tri-Clamp Прокладка Материал Сравнение производительности
Материал	Цвет	Температура	Лучшие Подоходные Приложения	Среды, чтобы избежать
ФКМ	Черно-белый	-10F - 450F	Высокая температура, агрессивные химикаты, масла и топливо	Кетоны, эфиры, амины
СКЭП	Черно-белый	-65F - 300F	Вода, пар, чистка КИП, еда & напиток	Масла, углеводородные растворители
Силикон вылеченный платиной	Ясность & чернота & белизна	-40F - 450F	Высокотемпературная стерилизация, продукты питания, фармацевтические препараты, высокая чистота	Масла, высокое давление, высокий износ
ПТФЭ	Черно-белый	-320Ф-500Ф	Экстремальные химикаты, высокая чистота, широкий температурный диапазон	Уплотнения низкого давления, требующие высокой эластичности
BUNA-N (NBR)	Черно-белый	-30F - 255F	Сопротивление масла, промышленное оборудование	Вода/пар, высокая температура, применения качества еды

Материал и характеристики сетки

Материал сетки: СС304, СС316, СС316Л и другой материал запроса
Технические характеристики
- Полотняное переплетение: BD-P-1010 (10 меш) до BD-P-400400 (400 меш)
- Голландское полотняное переплетение: BD-PD-1264 в BD-PD-80400
- Саржевого голландского переплетения: BD-TD-20200 в BD-TD-4002800

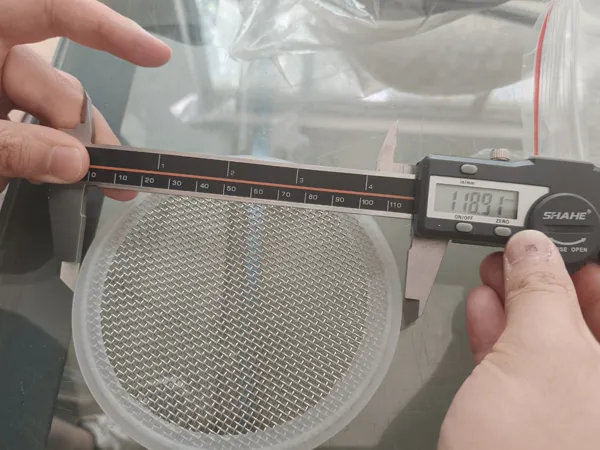

Worker measuring the dimensions of a plain weave tri-clamp mesh gasket screen

Полотняное переплетение

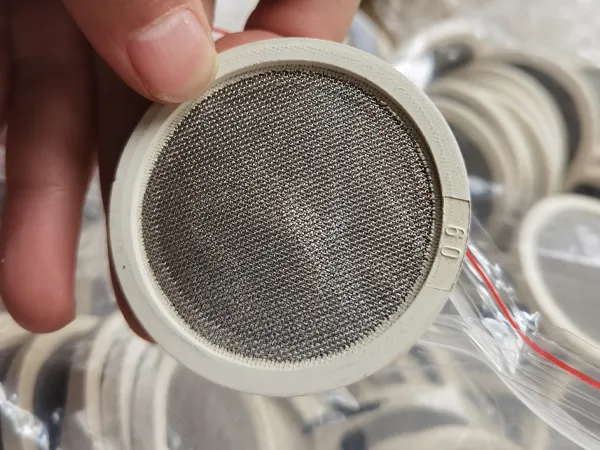

Plain Dutch weave tri-clamp mesh gasket screen

Обычный голландский переплет

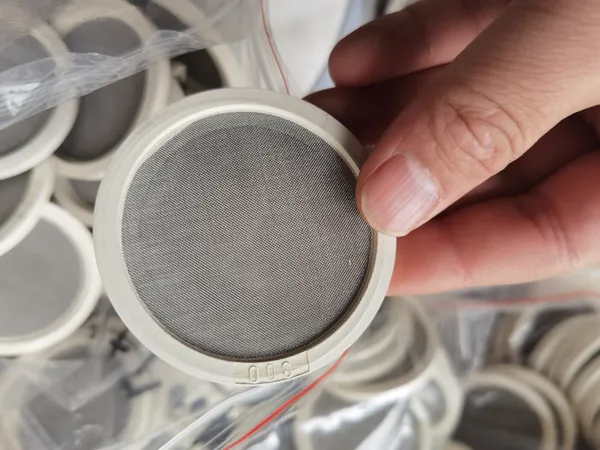

Twill Dutch weave tri-clamp mesh gasket screen

Саржевого голландского переплетения

Защитные перфорированные пластинчатые прокладки для повышения жидкости эффективно удаляют частицы и взвешенные твердые частицы из жидкостных систем, выступая в качестве линейных фильтров или защитных экранов. Доступные в различных размерах перфорации, они помогают защитить насосы и оборудование от повреждений, сохраняя при этом чистоту продукта. Конструированный для совместимости с широким диапазоном санитарных набивок, Боедон пефорировал набивки плиты широко использовано в гигиенических процессах через индустрии еды, напитка, молокозавода, фармацевтических, и биотехнологии.

Several pieces of perforated plate tri-clamp screen gaskets on white background.

Материал и характеристики перфорации

Материал: СС304, СС316, СС316Л и другой материал запроса
Общие апертуры: 0033 ", 0045", 0062 ", 0094", 0125 ", 0187", 0,25 ", 0375", 0,5"

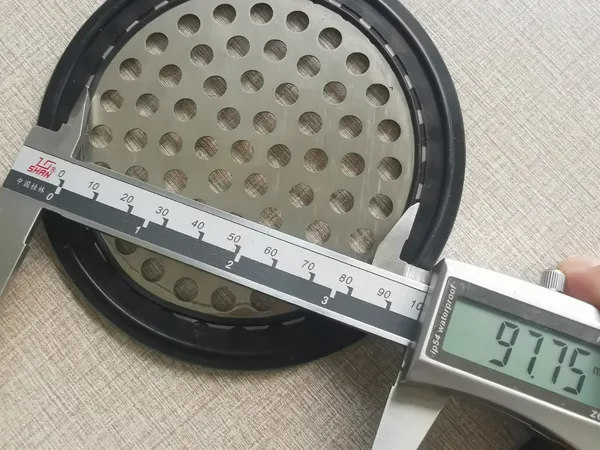

Worker measuring the diameter of large aperture Security perforated plate fluid enhancement gaskets

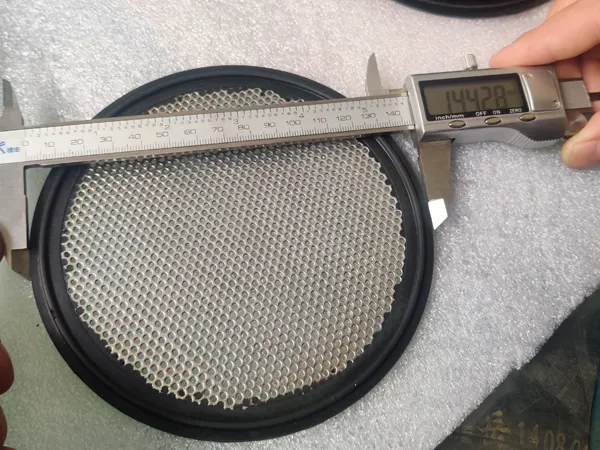

Worker measuring the diameter of small aperture Security perforated plate fluid enhancement gaskets

Особенности

Санитарный дизайн
Точная фильтрация
Быстрое подключение/отключение
Прочный & многоразовый
Коррозионностойкий

Наши преимущества

Пользовательские сетчатые решения. Мы обеспечиваем портняжничанные решения фильтрации с подгонянными оценками микрона, разнослоистыми конфигурациями, и особенными материалами сплава как Хастеллой.
Прецизионное производство. Усовершенствованная лазерная сварка и электрополировка обеспечивают исключительную чистоту поверхности, долговечность и структурную целостность.
Быстрые сроки выполнения. Стандартные размеры легко доступны, с быстрыми услугами прототипирования для нестандартных конструкций.
Глобальное соблюдение. Вся продукция соответствует стандартам ISO, 3A и FDA, обеспечивая полную прослеживаемость по отчетам об испытаниях мельницы.
Техническая поддержка. Наша команда инженерства обеспечивает профессиональную помощь для безшовной интеграции в ваши системы трубопровода или фильтрации.
