的三夾網墊篩網 是由編織或穿孔的不鏽鋼網 (通常為304或316L) 製成的衛生過濾部件,並集成到三夾端部連接中。 它設計用於在衛生管道系統中快速安裝和拆卸,為流體處理應用提供高效可靠的顆粒過濾。 襪子風格的屏幕也可用。

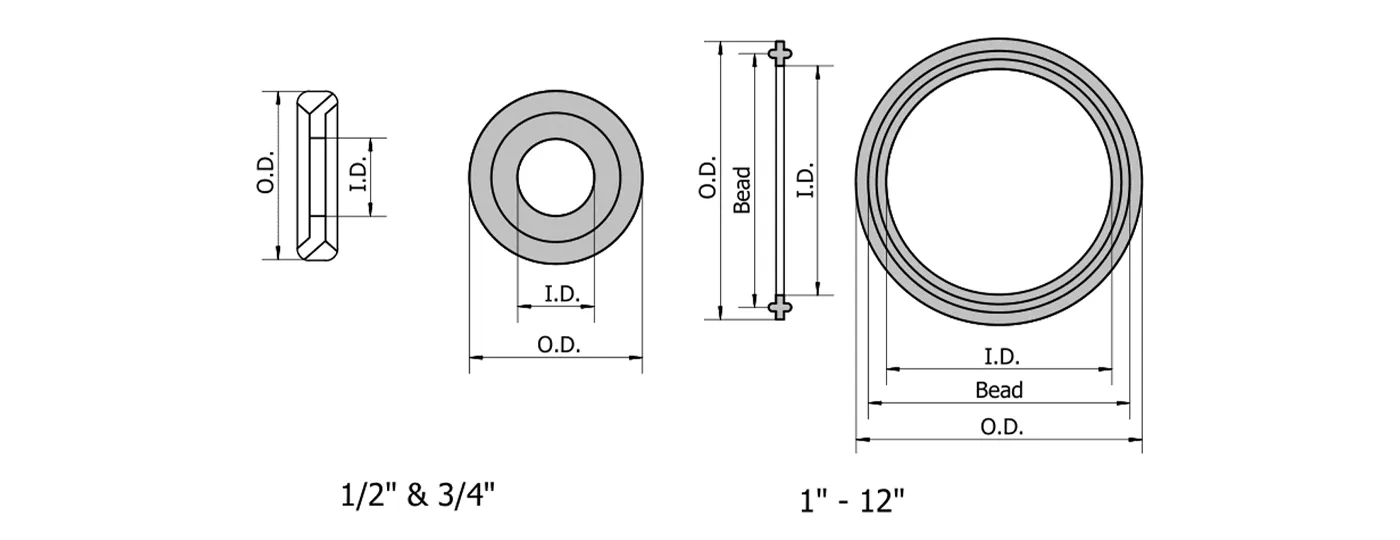

| 尺寸 | 內徑 (I.D.) | 外徑 (O.D.) | 胎圈直徑 | |||
|---|---|---|---|---|---|---|
| 1/2」 | 0.40」 | 10.2毫米 | 0.87」 | 22毫米 | N/a | N/a |
| 3/4」 | 0.64」 | 16.2毫米 | 0.87」 | 22毫米 | N/a | N/a |
| 1" | 0.90」 | 22.9毫米 | 2.00」 | 50.5毫米 | 1.71」 | 43.5毫米 |
| 1-1/2」 | 1.39」 | 35.3毫米 | 2.00」 | 50.5毫米 | 1.71」 | 43.5毫米 |
| 2" | 1.88」 | 47.8毫米 | 2.52」 | 64毫米 | 2.22」 | 56.5毫米 |
| 2-1/2」 | 2.39」 | 60.5毫米 | 3.05」 | 77.5毫米 | 2.78」 | 70.5毫米 |
| 3" | 2.88」 | 73.1毫米 | 3.58」 | 91毫米 | 3.29」 | 83.5毫米 |
| 4" | 3.85」 | 97.7毫米 | 4.67」 | 119毫米 | 4.33」 | 110毫米 |
| 5" | 4.86」 | 123.5毫米 | 5.68」 | 144.2毫米 | 5.29」 | 134.3毫米 |
| 6英寸 | 5.80」 | 147.2毫米 | 6.57」 | 167毫米 | 6.16」 | 156.5毫米 |
| 8" | 7.80」 | 198毫米 | 8.56」 | 217.4毫米 | 8.15」 | 207毫米 |
| 10英寸 | 9.74」 | 247.4毫米 | 10.55」 | 268毫米 | 10.12」 | 257毫米 |
| 12" | 11.74」 | 298.2毫米 | 12.56」 | 319毫米 | 12.17」 | 309毫米 |
| 材料 | 顏色 | 溫度 | 最適合的應用 | 要避免的環境 |
|---|---|---|---|---|
| FKM | 黑白 | -10F - 450F | 高溫、腐蝕性化學品、油和燃料 | 酮、酯、胺 |
| EPDM | 黑白 | -65F - 300F | 水,蒸汽,CIP清洗,食品和飲料 | 油,烴類溶劑 |
| 鉑固化有機硅 | 透明 & 黑白 | -40F - 450F | 高溫滅菌,食品,藥品,高純度 | 油,高壓,高磨損 |
| PTFE | 黑白 | -320F - 500F | 極端化學品,高純度,寬溫度範圍 | 要求高彈性的低壓密封件 |
| 布納-N (NBR) | 黑白 | -30F - 255F | 耐油性,工業設備 | 水/蒸汽,高溫,食品級應用 |
平紋組織
荷蘭平紋
斜紋荷蘭式編織

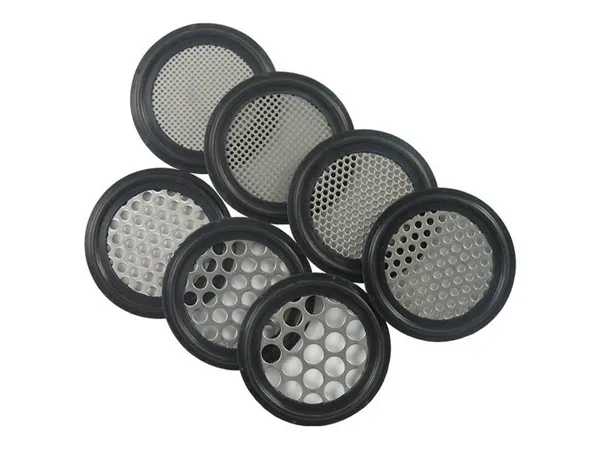

安全穿孔板流體增強墊片有效地去除顆粒和懸浮固體從流體系統,作為在線過濾器或保護屏幕。 它們有各種穿孔尺寸,有助於保護泵和設備免受損壞,同時保持產品純度。 Boedon穿孔板墊片設計用於與各種衛生墊片兼容,廣泛用於食品,飲料,乳製品,製藥和生物技術行業的衛生過程。
