Écran rond et Prétendu-Structure entièrement fermée, aucune poussière qui coule

Écran rond et prétensionné Est une maille fine d'acier inoxydable de criblage de haute performance installée sur la machine d'écran ronde et prétensioned. Il est principalement employé pour classer, enlever des impuretés et filtrer des poudres, des particules et des matériaux de boue dans diverses industries. Sa taille d'ouverture étroitement contrôlée est essentielle pour obtenir un résultat de dépistage fiable et efficace.

Fait du tissu de fil tissé d'acier inoxydable, notre écran de tamis a un compte de maille de la maille 3-508 pour satisfaire les besoins de criblage de diverses industries.

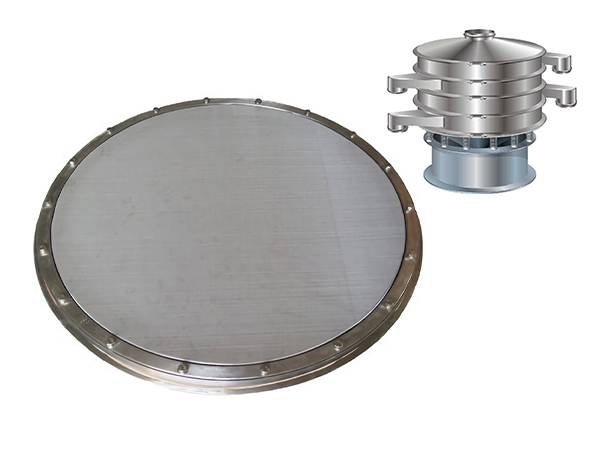

A round & pretensioned screen machine and round & pretensioned screen

Principes de travail

Round & pretensioned la machine d'écran adopte souvent 1-3 couches d'écran de tamis dans la maille différente de compte comme matériel de filtre. Quand la machine commence à travailler, les matériaux à projeté entre du port d'alimentation. Par la vibration rotatoire, des matériaux sont entièrement déplacés et traversent de diverses couches d'écran de tamis. Des particules de différentes catégories sont déchargées du débouché différent, réalisant le but du classement, du criblage, de l'élimination d'impureté, de la filtration et ainsi de suite.

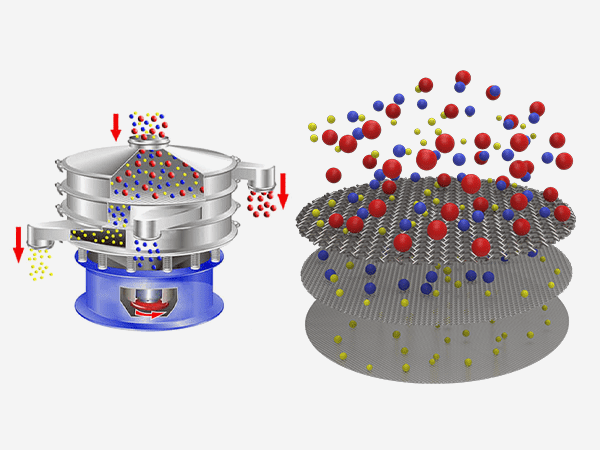

Round & pretensioned screen working principle and sieve screen details

Spécification

Matériel d'écran de tamis: 304, 304L, 316, 316L
Processus de fabrication: Tissage
Diamètre d'écran de tamis: 320-1750mm
Diamètre de fil: 0.025-2mm
Maille: 3-508 maille
Largeur d'ouverture: 0.025-6.87mm
Zone ouverte: 25% - 71%

Tableau 1: Spécifications de maille fine d'écran rond et Prétendu
Compte de maille	Diamètre du fil (mm)	Largeur d'ouverture (mm)	Zone ouverte (%)	Masse (kg/m)²)	Quantités d'ouverture/cm²
508	0.025	0.025	25	0.159	40000
450	0.027	0.03	27.7	0.162	31388
400	0.027	0.036	32.7	0.147	24800
363	0.03	0.04	32.7	0.163	20424
325	0.035	0.043	30.4	0.199	16372
314	0.036	0.045	30.9	0.203	15282
265	0.04	0.056	34	0.212	10885
250	0.04	0.063	37.4	0.197	9688
210	0.05	0.071	34.4	0.262	6836
202	0.055	0.071	31.8	0.305	6325
200	0.053	0.074	34	0.281	6200
200	0.05	0.08	37.9	0.244	6200
188	0.055	0.08	35.1	0.285	5478
170	0.055	0.094	39.8	0.258	4480
150	0.071	0.1	34.6	0.366	3488
154	0.065	0.1	36.7	0.325	3676
200	0.03	0.1	61	0.078	6200
150	0.06	0.11	41.9	0.269	3488
130	0.08	0.112	34	0.423	2620
140	0.06	0.12	44.4	0.254	3038
120	0.09	0.12	32.7	0.49	2232
124	0.08	0.125	37.2	0.396	2383
110	0.09	0.14	37.1	0.447	1876
106	0.1	0.14	34	0.529	1742
100	0.11	0.14	31.4	0.615	1550
100	0.1	0.15	36	0.508	1550
100	0.1	0.16	37.9	0.488	1550
91	0.12	0.16	32.7	0.653	1284
80	0.14	0.18	31.6	0.784	992
84	0.1	0.2	44.4	0.42	1094
79	0.12	0.2	39.1	0.572	967
77	0.13	0.2	36.7	0.65	919
46	0.15	0.4	52.9	0.505	328
70	0.1	0.261	52	0.354	760
65	0.1	0.287	54.6	0.331	655
61	0.11	0.306	53.6	0.307	577
56	0.11	0.341	56.8	0.283	486
52	0.12	0.372	56.8	0.374	419
47	0.12	0.421	60.3	0.342	342
42	0.13	0.472	61.2	0.306	273

Tableau 2: Spécifications de maille grossière d'écran rond et prétensionné
Compte de maille	Diamètre du fil (mm)	Largeur d'ouverture (mm)	Zone ouverte (%)	Masse (kg/m)²)	Quantités d'ouverture/cm²
3	1.6	6.87	65.8	3.61	1.4
3.6	2	5.06	51.3	6.77	2.01
4	1.2	5.15	65.8	2.71	2.48
4	1.6	4.75	56	4.81	2.48
5	1.2	3.88	58.3	3.38	3.88
5	1.6	3.48	46.9	6.02	3.88
6	0.9	3.33	62	2.28	5.58
6	1.2	3.03	51.3	4.06	5.58
8	0.7	2.48	60.8	1.84	9.92
8	1	2.18	46.9	3.76	9.92
8	1.2	1.98	38.7	5.41	9.92
10	0.4	2.14	71	0.75	15.5
10	0.5	2.04	64.5	1.18	15.5
10	0.6	1.94	58.3	1.69	15.5
12	0.4	1.72	65.8	0.9	22.32
12	0.5	1.62	58.3	1.41	22.32
12	0.65	1.47	48	2.38	22.32
14	0.5	1.31	52.5	1.65	30.38
16	0.4	1.19	56	1.2	39.68
16	0.5	1.09	46.9	1.88	39.68
18	0.4	1.01	51.3	1.35	50.22
18	0.5	0.91	41.7	2.12	50.22
20	0.3	0.97	58.3	0.85	62
20	0.35	0.92	52.5	1.15	62
20	0.4	0.87	46.9	1.5	62
20	0.5	0.77	36.8	2.35	62
24	0.36	0.7	43.5	1.46	89.28
30	0.25	0.6	49.7	0.88	139.5
30	0.3	0.55	41.7	1.27	139.5
35	0.25	0.5	44.4	1.03	189.9
40	0.2	0.44	46.9	0.75	248
40	0.25	0.39	36.8	1.18	248
45	0.25	0.31	31	1.32	313.88
50	0.18	0.33	41.7	0.76	387.5
50	0.2	0.31	36.8	0.94	387.5
50	0.23	0.28	29.9	1.24	387.5
60	0.12	0.3	51.3	0.41	558
60	0.16	0.26	38.7	0.72	558
60	0.18	0.24	33	0.91	558
70	0.12	0.24	44.8	0.48	759.5
80	0.12	0.2	38.7	0.55	992

Caractéristiques

Il peut être employé avec le tissu simple ou multicouche d'écran.
Précision élevée de criblage, rendement élevé, approprié à tous les matériaux de poudre, de grain et de mucus.
L'écran peut atteindre 508 mailles et l'estimation de filtration est jusqu'à 5 μm
Décharge automatique des impuretés, des matériaux grossiers, fonctionnement continu.
Nouvelle structure de grille, longue durée de vie de tissu d'écran, seulement 3-5 min pour le remplacement d'écran.
Remplacement facile, aucun coin mort des pièces, faciles à utiliser et nettoyer
