Plaque de fluidisation à haute résistance mécanique et haute rigidité

Plaque de fluidisation, Également connu sous le nom de plaque de fluidisation de réservoir de charbon pulvérisé, se compose d'un maillage filtrant fritté en acier inoxydable, d'un cadre fixe et d'une bride.

Le treillis filtrant fritté en acier inoxydable est composé de plusieurs couches de maille tissée en métal après stratification, pressage et frittage sous vide. Le treillis métallique carré est généralement adopté comme couche de filtration pour améliorer la surface ouverte, la perméabilité à l'air et la précision de filtration de la plaque de fluidisation. Le treillis filtrant fritté en acier inoxydable est également équipé d'un cadre fixe en acier inoxydable pour améliorer sa résistance mécanique et sa rigidité et prolonger la durée de vie de la plaque de fluidisation.

Une plaque de fluidisation avec cadre fixe et bride soudée

Principe de travail

Le charbon pulvérisé dans le réservoir de charbon pulvérisé s'écoule vers le réservoir d'injection sous gravité. À ce moment-là, l'azote gazeux comprimé souffle le charbon pulvérisé qui coule à travers les pores de la plaque de fluidisation, le maintient en fluidisation et les particules de charbon pulvérisées sont séparées les unes des autres. La fluidité du charbon pulvérisé augmente par conséquent pour empêcher le charbon pulvérisé de s'agiter, de se regrouper et de se ponter dans le réservoir d'injection. Et puis il est acheminé vers le distributeur par la sortie inférieure vers le système d'injection de charbon du haut fourneau.

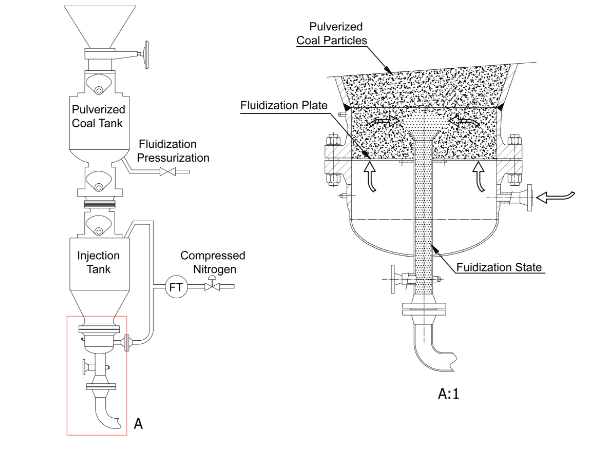

Le schéma de principe de fonctionnement de la plaque de fluidisation

Structure

Plaque de fluidisation avec cadre fixe et bride soudée et détails de construction

Catégorie

Les plaques de fluidisation sont divisées en plaques de fluidisation inférieures et plaques supérieures de fluidisation par la position d'installation.

La plaque de fluidisation inférieure est pourvue d'un trou au centre dont la taille est exactement la même que la sortie, facilitant ainsi l'écoulement du charbon pulvérisé et assurant l'étanchéité à l'air du lit fluidisé. Il est généralement installé sous la prise.
La plaque de fluidisation supérieure n'est pas pourvue d'un trou pour empêcher les fuites de charbon pulvérisé. Il est généralement installé au-dessus de la prise.

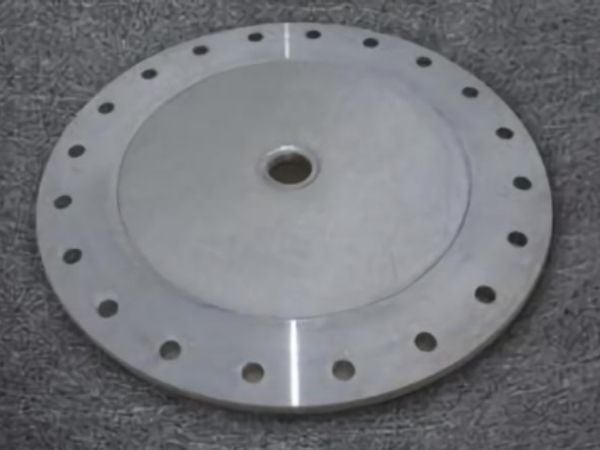

Plaque de fluidisation inférieure

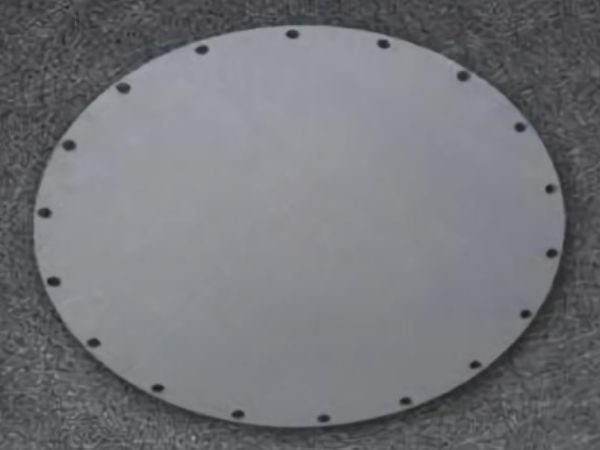

Plaque de fluidisation supérieure

Installation/Méthode de fixation

Nous proposons des plaques de fluidisation dans une variété de diamètres allant de 300mm à 3000mm pour s'adapter à différents lits fluidisés. Typiquement, les plaques de fluidisation de grand diamètre sont directement soudées au lit fluidisé tandis que les plaques de fluidisation de petit diamètre sont fixées au lit fluidisé en serrant la bride.

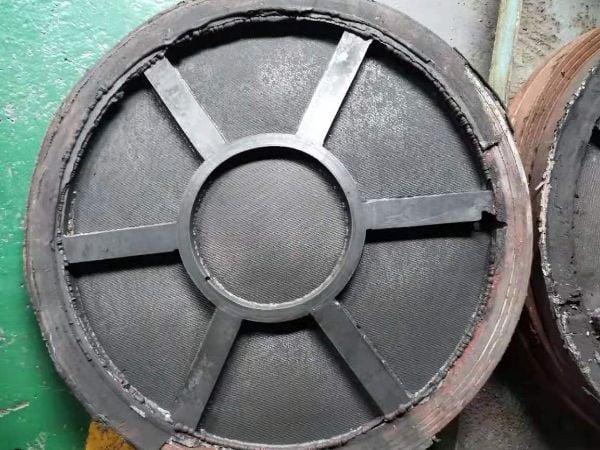

Plaque de fluidisation de grand diamètre directement soudée au lit fluidisé

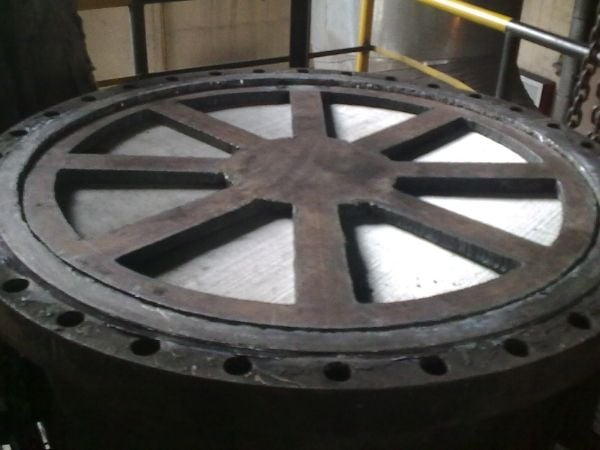

Plaque de fluidisation de petit diamètre fixée sur le lit fluidisé en serrant la bride.

Spécification

Cadre fixe et matériel de bride: Acier inoxydable
Filtrez le matériel de maille: Maille frittée en acier inoxydable; matériel standard: ss304, ss316L
Diamètre: 300-3000mm
Épaisseur: 1.7mm, 2mm, 3.5mm, 4mm, 6mm, 8mm
Max. Température de fonctionnement: 480 °C
Filtre d'évaluation: 1-300 μm
Porosité: 70%-85%

Spécification de la plaque de fluidisation
Modèle	Filtre nominal (μm)	Diamètre de maille fritté d'acier inoxydable (mm)	Zone de filtre (mm²)
BD-FP-1-300	1	300	70650
BD-FP-1-900	1	900	635850
BD-FP-1-1100	1	1100	949850
BD-FP-1-1500	1	1500	1766250
BD-FP-1-2900	1	2900	6601850
BD-FP-20-300	20	300	70650
BD-FP-20-900	20	900	635850
BD-FP-20-1100	20	1100	949850
BD-FP-20-1500	20	1500	1766250
BD-FP-20-2800	20	2800	6154400
BD-FP-300-300	300	300	70650
BD-FP-300-900	300	900	635850
BD-FP-300-1100	300	1100	949850
BD-FP-300-1500	300	1500	1766250
BD-FP-300-2700	300	2700	5722650
Notes: Les matériaux de plaque de fluidisation, les tailles et les filtres nominaux sont personnalisés sur demande.

Caractéristiques

Peu de résidus de charbon pulvérisé, facile à nettoyer
Bonne masse et transfert de chaleur, excellent effet de fluidisation, haute efficacité, faible consommation d'oxygène
Porosité élevée, distribution de gaz uniforme, haute précision de filtration
Aucune zone morte, permettant au charbon pulvérisé de s'écouler librement
Résistance à haute température, résistance à la corrosion, large gamme d'application
Évitez la panne de l'équipement, le court-circuit et le blocage
Haute résistance, bonne rigidité, longue durée de vie
Opération simple, installation facile
