くさびワイヤー平らなスクリーンのフィルタリング
流体またはガスがV字型ワイヤによって作成された連続スロットを通過すると、より大きな粒子がろ過され、目的の材料から分離されます。 これは、より大きな粒子が狭いスロットを通過できず、スクリーン表面に閉じ込められるからである。
くさびワイヤースクリーンウェッジワイヤーとサポートプロファイルで構成され、表面が「V」字型で、内部が「溝」型であるため、「V」字型のワイヤースクリーンまたはグルーブワイヤースクリーンとも呼ばれます。 ウェッジワイヤーは、三角形の断面、大きなろ過面積、および高い多孔性を有し、目詰まりや損傷を効果的に防ぐことができます。 ウェッジワイヤースクリーンは、高強度、高精度、優れた耐食性性能、高温抵抗性能、詰まりにくいなどを備えています。 したがって、水処理、石油化学、食品加工、およびその他の産業のろ過および分離分野で広く使用されています。
流体またはガスがV字型ワイヤによって作成された連続スロットを通過すると、より大きな粒子がろ過され、目的の材料から分離されます。 これは、より大きな粒子が狭いスロットを通過できず、スクリーン表面に閉じ込められるからである。
下水はウェッジワイヤースクリーンシリンダーを通過し、固体材料はメッシュ表面に保持され、スクリーンメッシュを通過する水は下のフラットスクリーンの出口から流出し、遮断された固体材料が集まって表面に沿って転がります。落下するスラグボードへのスクリーンメッシュ、固体液体の分離の目的を達成するように。
| タイプ | A (Mm) |
B (Mm) |
Α (°) |
|---|---|---|---|
| 1 | 0.50 | 1.20 | 12 |
| 2 | 0.60 | 1.20 | 22 |
| 3 | 0.75 | 1.30 | 20 |
| 4 | 1.00 | 2.00 | 20 |
| 5 | 1.50 | 2.50 | 23 |
| 6 | 1.80 | 3.70 | 23 |
| 7 | 2.20 | 4.50 | 23 |
| 8 | 2.80 | 5.00 | 23 |
| 9 | 3.40 | 6.50 | 23 |
| 10 | 4.00 | 9.00 | 20 |
| 11 | 5.00 | 10.00 | 24 |
| 12 | 5.00 | 6.00 | 40 |
| タイプ | A (Mm) |
B (Mm) |
Α (°) |
|---|---|---|---|
| 1 | 5.00 | 5.50 | 6 |
| タイプ | A (Mm) |
B (Mm) |
Α (°) |
Β (°) |
|---|---|---|---|---|
| 1 | 2.20 | 5.00 | 23 | 4 |
| 2 | 2.50 | 4.00 | 40 | 5 |
| 3 | 2.80 | 6.50 | 23 | 4 |
| 4 | 3.40 | 6.00 | 70 | 4 |
| 5 | 3.50 | 8.00 | 23 | 4 |
| 6 | 5.00 | 10.00 | 23 | 5 |
| 7 | 2.40 | 5.00 | 23 | 0 |
| 8 | 3.00 | 6.50 | 23 | 0 |
| タイプ | A (Mm) |
B (Mm) |
|---|---|---|
| 1 | 3.00 | 10.00 |
| 2 | 2.00 | 10.00 |
| 3 | 2.00 | 12.00 |
| 4 | 2.00 | 15.00 |
| 5 | 3.00 | 18.00 |
| 6 | 3.00 | 20.00 |
| 7 | 2.00 | 30.00 |
| 8 | 3.00 | 38.00 |
| タイプ | A (Mm) |
B (Mm) |
|---|---|---|
| 1 | 2.00 | 3.00 |
| 2 | 3.00 | 5.00 |
| 3 | 4.00 | 8.00 |
| タイプ | A (Mm) |
B (Mm) |
|---|---|---|
| 1 | 3.80 | 5.60 |

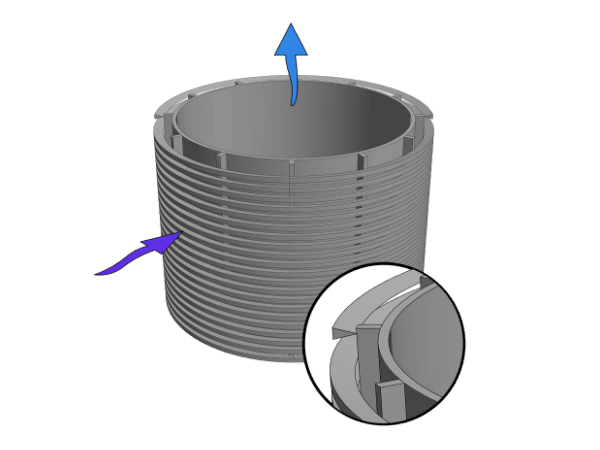

ウェッジワイヤースクリーンを通る水の流れの方向を決定することは、支持プロファイルに対するウェッジワイヤー (表面プロファイル) の位置に依存する。 ウェッジワイヤースクリーンには2つの流れ方向があります。外側から内側へ、または内側から。

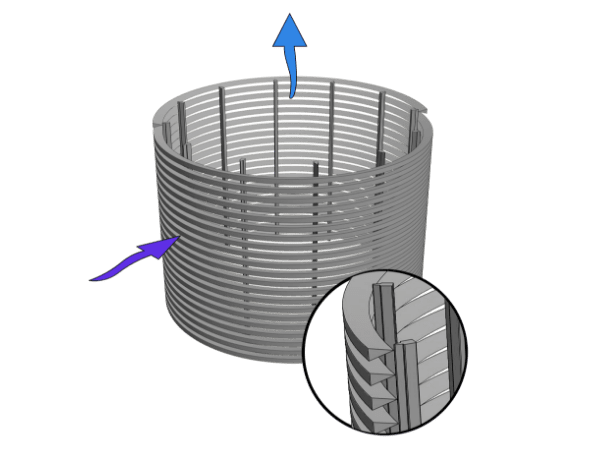

外部円周ワイヤとアキシャル内部サポートプロファイル。
利点:

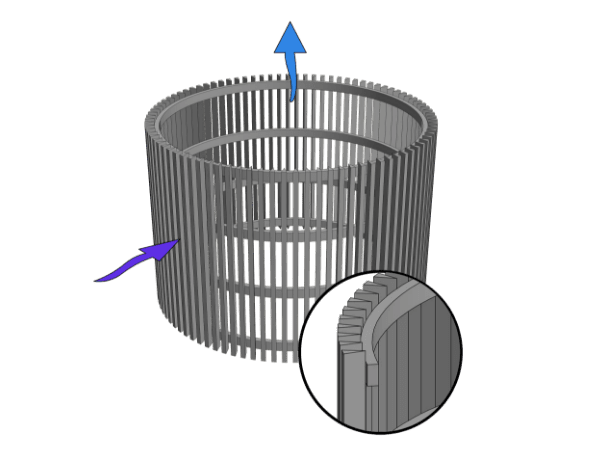

内部円周サポートプロファイルを持つ外部アキシャルワイヤ。
利点:
内部強化サポートプロファイルを備えた外部軸線。
利点:
外部円周反転ワイヤとアキシャル内部サポートプロファイル。
利点:

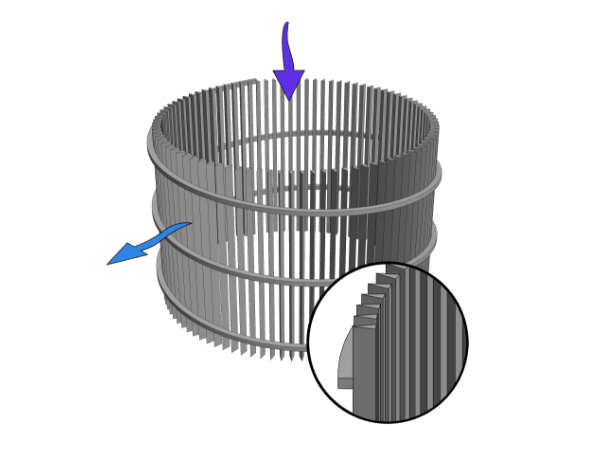

外部円周サポートプロファイル付きの内部アキシャルワイヤー。
利点:
外部アキシャルサポートプロファイル付きの内部円周線。
利点:

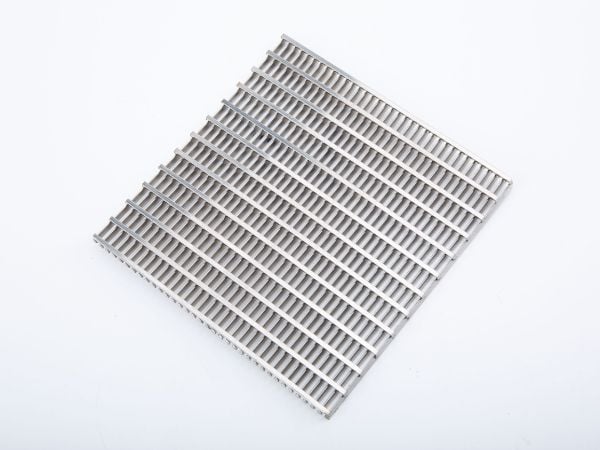

くさびワイヤー平らなスクリーン
くさびワイヤースクリーンシリンダー
強化されたサポートプロファイル付きウェッジワイヤーフィルターカートリッジ

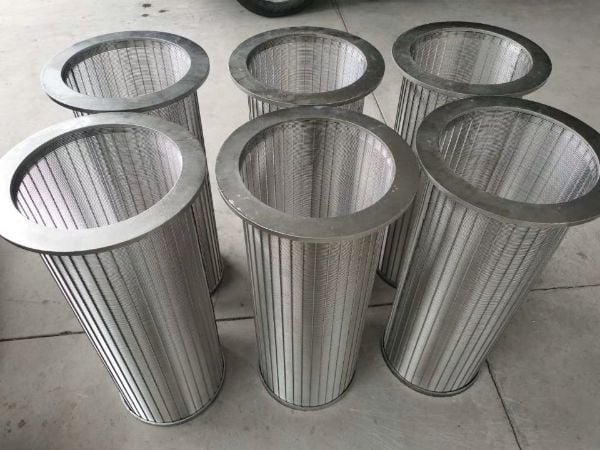

フランジが付いているくさびワイヤーフィルターカートリッジ

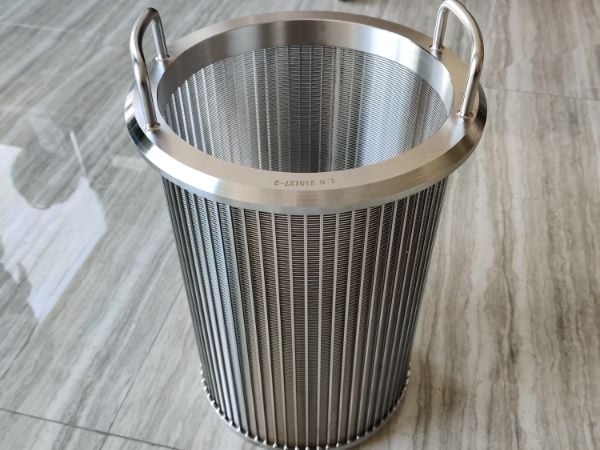

くさびワイヤーフィルターバスケット
コネクターが付いているくさびワイヤーフィルターバスケット
くさびワイヤーノズル

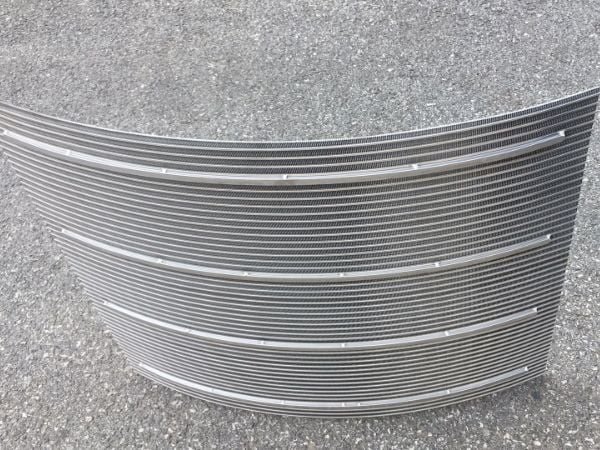

くさびワイヤーふるいの曲がり
