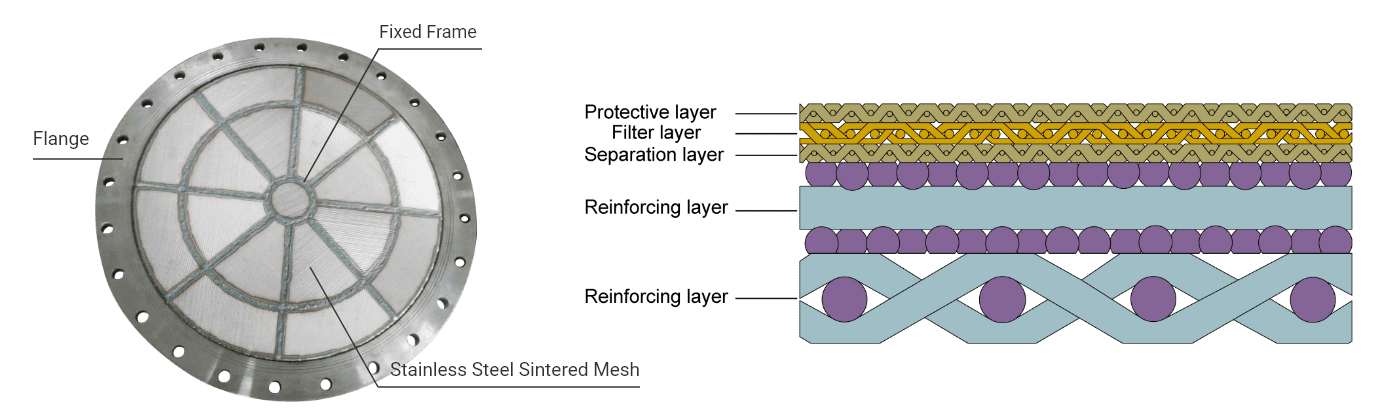

Placa de fluidización, También conocido como placa de fluidización del tanque de carbón pulverizado, consta de malla de filtro sinterizado de acero inoxidable, marco fijo y brida.
La malla sinterizada del filtro del acero inoxidable se construye de capas múltiples de malla tejida metal después de laminar, de presionar y de la sinterización del vacío. La malla de alambre cuadrada de la armadura se adopta generalmente como la capa de la filtración para aumentar la zona abierta, la permeabilidad del aire y la precisión de la filtración de la placa de la fluidización. La malla sinterizada del filtro del acero inoxidable también se proporciona un marco fijo del acero inoxidable para mejorar su fuerza y rigidez mecánicas, y para ampliar la vida útil de la placa de la fluidización.
El carbón pulverizado en el tanque de carbón pulverizado fluye hacia el tanque de inyección bajo gravedad. En ese momento, el gas de nitrógeno comprimido sopla el carbón pulverizado que fluye hacia abajo a través de los poros de la placa de fluidización, lo mantiene fluidizado y las partículas de carbón pulverizado se separan entre sí. La fluidez del carbón pulverizado aumenta consecuentemente para evitar que el carbón pulverizado se cuelgue, se agrupe y se puenteen en el tanque de inyección. Y luego se transporta al distribuidor a través de la salida inferior al sistema de inyección de carbón del alto horno.
Las placas de fluidización se dividen en placas de fluidización inferiores y placas de fluidización superiores por la posición de instalación.
Placa de fluidización inferior
Placa de fluidización superior
Ofrecemos placas de fluidización en una variedad de diámetros que van desde 300mm a 3000mm para adaptarse a diferentes lechos fluidizados. Típicamente, las placas de fluidización de diámetro grande se sueldan directamente al lecho fluidizado mientras que las placas de fluidización de diámetro pequeño se fijan al lecho fluidizado apretando la brida.
| Modelo | Clasificación de filtro nominal (μm) | Diámetro sinterizado de la malla del acero inoxidable (milímetro) | Área de filtro (mm²) |
|---|---|---|---|
| BD-FP-1-300 | 1 | 300 | 70650 |
| BD-FP-1-900 | 1 | 900 | 635850 |
| BD-FP-1-1100 | 1 | 1100 | 949850 |
| BD-FP-1-1500 | 1 | 1500 | 1766250 |
| BD-FP-1-2900 | 1 | 2900 | 6601850 |
| BD-FP-20-300 | 20 | 300 | 70650 |
| BD-FP-20-900 | 20 | 900 | 635850 |
| BD-FP-20-1100 | 20 | 1100 | 949850 |
| BD-FP-20-1500 | 20 | 1500 | 1766250 |
| BD-FP-20-2800 | 20 | 2800 | 6154400 |
| BD-FP-300-300 | 300 | 300 | 70650 |
| BD-FP-300-900 | 300 | 900 | 635850 |
| BD-FP-300-1100 | 300 | 1100 | 949850 |
| BD-FP-300-1500 | 300 | 1500 | 1766250 |
| BD-FP-300-2700 | 300 | 2700 | 5722650 |
| Notas: Los materiales de la placa de fluidización, los tamaños y las clasificaciones de filtro se personalizan a pedido. | |||
