Elemento de filtro de hojaGeneralmente se construye de 5 capas de malla tejida de metal con diferentes recuentos de malla por remachado. Como los elementos de filtro del filtro de hoja de presión, generalmente de 10 a 60 elementos de filtro de hoja se colocan uniformemente. En la parte inferior, se insertan en el pliegue principal que recoge el filtrado. En la parte superior, se sujetan mediante una barra de sujeción de hojas con anillos espaciadores para una fácil instalación y extracción. Los elementos filtrantes de la hoja pueden trabajar con una variedad de ayudas de filtración y son convenientes para la filtración de la decoloración, la filtración farmacéutica del aceite, el proceso de la separación de la cristalización, el etc. en la producción de aceite y de grasa y de sustancias químicas.
Los elementos filtrantes de la hoja se hacen del acero inoxidable (304, 316, 316L). Podemos elegir el elemento de filtro de hoja adecuado para que coincida con su aplicación de acuerdo con sus entornos de filtración.
Los filtros de hojas de presión se dividen en filtros de hojas de presión vertical y filtros de hojas de presión horizontal. Tomemos el filtro de hojas de presión vertical como ejemplo para explicar cómo funciona.
Primero, el líquido a filtrar fluye desde la entrada en la parte inferior del filtro y se mueve hacia arriba bajo la acción de la presión para hacer que el líquido se distribuya uniformemente en cada elemento de filtro de hoja. Ambos lados del elemento filtrante desempeñan el papel de la filtración. Las impurezas están atrapadas en la superficie y el líquido limpio fluye hacia el colector conectado con las hojas del filtro a través de la capa de drenaje central y fluye desde la salida. Cuando las impurezas en la superficie del elemento filtrante alcanzan un cierto espesor y la eficiencia de filtración se ralentiza, se sopla gas comprimido en la carcasa del filtro. Seque la torta del filtro y sacúdala a la válvula de mariposa en la parte inferior del filtro a través de la válvula de vibración neumática en la parte superior del filtro y descargue la torta del filtro.

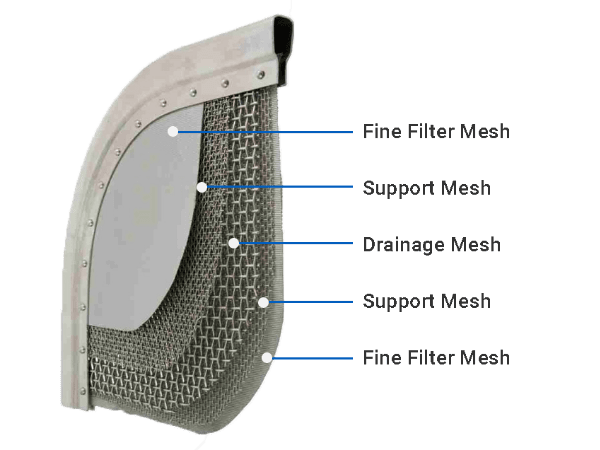

Cada hoja de filtro consiste en una malla de drenaje, 2 capas de malla de soporte y 2 capas de malla de filtro fino. La malla del filtro adopta la armadura llana, la armadura holandesa llana, la armadura holandesa reversa llana o de la tela blanca. La malla de drenaje y la malla de soporte adoptan un tejido liso, la malla de filtro fino adopta un tejido liso, un tejido holandés liso, un tejido holandés liso inverso o un tejido de tela tejida holandés inverso.
| Construcción | Malla | Espesor del alambre (mm) | Apertura (μm) |
| 1 capa de malla de drenaje | Tejido liso, 4 × 4 | 1,6 | 4750 |
| 2 capas de malla de soporte | Tejido liso, 8 × 8 | 0,7 | 2470 |
| 2 capas de malla de filtro fino | Tafetán, 60 × 60 | 0,18 | 240 |
| Tejido holandés liso, 24 × 110 | 0,54 | 152. | |
| Tejido holandés liso, 24 × 128 | 0,58 | 75 | |
| Tejido holandés liso, 30 × 150 | 0,53 | 85 | |
| Tejido holandés liso inverso, 132 × 32 | 0,77 | 91 (91) | |
| Reverso tejido de tela metálica holandesa, 325 × 40 | 0,73 | 100 |
| Modelo | Altura (mm) | Anchura (mm) | Área de filtro (m)2) |
|---|---|---|---|
| BD-RLF-92-54 | 920 | 540 | 1,00 |
| BD-RLF-92-60 | 920 | 600 | 1,10 |
| BD-RLF-92-61 | 920 | 610 | 1,12 |
| BD-RLF-92-62 | 920 | 620 | 1,14 |
| BD-RLF-125-45 | 1250 | 450 | 1,13 |
| BD-RLF-125-66 | 1250 | 660 | 1,65 |
| BD-RLF-125-72 | 1250 | 720 | 1,80 |
| BD-RLF-125-77 | 1250 | 770 | 1,93 |
| BD-RLF-135-90 | 1350 | 900 | 2,43 |
| BD-RLF-135-100 | 1350 | 1000 | 2,70 |
| BD-RLF-150-100 | 1500 | 1000 | 3,00 |
| BD-RLF-150-120 | 1500 | 1200 | 3,60 |
| BD-RLF-165-120 | 1650 | 1200 | 3,96 |
| BD-RLF-165-140 | 1650 | 1400 | 4,62 |
| Notas: Los elementos filtrantes cuadrados y redondos de la hoja están también disponibles a petición. | |||
